导电填料的选择

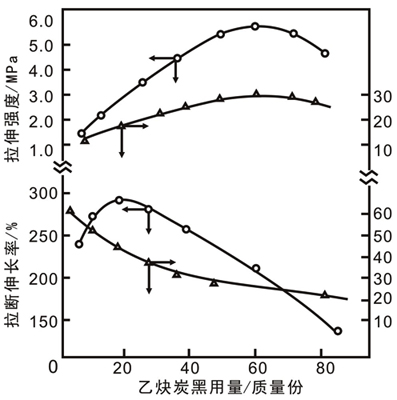

图8-24 乙炔炭黑用量与MVQ硫化胶物理性能的关系
以甲基乙烯基硅橡胶(MVQ)为基胶,DCP作交联剂,分别加入工艺上最大允许用量的乙炔炭黑、碳纤维、石墨、铜粉、铝粉、锌粉作导电填料,测定其二段硫化胶在室温下的体积电阻率,作为判断导电性的指标。
试验结果表明,以乙炔炭黑、碳纤维、石墨为填料的硅橡胶导电性能较好,体积电阻率只有1~39cm;而以铜粉、铝粉、锌粉为填料的硅橡胶,体积电阻率均大于1059·cm。但是碳纤维和石墨在硅橡胶中的补强效果差,工艺性能也不如乙炔炭黑随乙炔炭黑用量增加,硫化胶的体积电阻率降低,见图8-23。当乙炔炭黑在30质量份以下时,体积电阻率随炭黑用量增加而迅速降低。当乙炔炭黑达到30份以上时,体积电阻率缓慢降低。当乙炔炭黑超过60质量份时,电阻率变化很小。随乙炔炭黑用量增加,硬度几乎呈线性增加。硫化胶的回弹性、拉断伸长率、拉伸强度和撕裂强度与乙炔炭黑用量的关系，如图8-24所示。
上一篇：橡胶的导电原理和导电填料的选择
下一篇：再生胶的生产工艺和再生机理
