芳纶纤维增强EPDM
三元乙丙(EPDM)橡胶具有密度低、耐烧蚀、耐老化等优点,在固体火箭发动机燃烧室内绝热层中得到了越来越广泛的应用。固体发动机对绝热层的关键技术要求之是耐烧蚀性能。由于EPDM橡胶本身的耐烧蚀性能无法满足固体发动机中高温、高压、高速气流冲刷的环境要求,因此EPDM橡胶作为燃烧室绝热层使用时,必须加入纤维材料、阻燃剂以提高其耐烧蚀性能（欧文新材料：环保促进剂）。
1、配方(质量份)
EPDM：100
含磷阻燃剂：15~25
DCP(过氧化二异丙苯)：3.5
填料：8.0
芳纶纤维：5~8
工艺助剂：12.5
2、制备方法
将EPDM、DCP、填料、工艺助剂在开放式炼胶机上混炼均匀、薄通、出片；采用专用模具制作直径30mm、厚度为10mm的硫化试件，硫化压力5MPa，硫化温度(160±5)℃，硫化时间30min。
3、性能

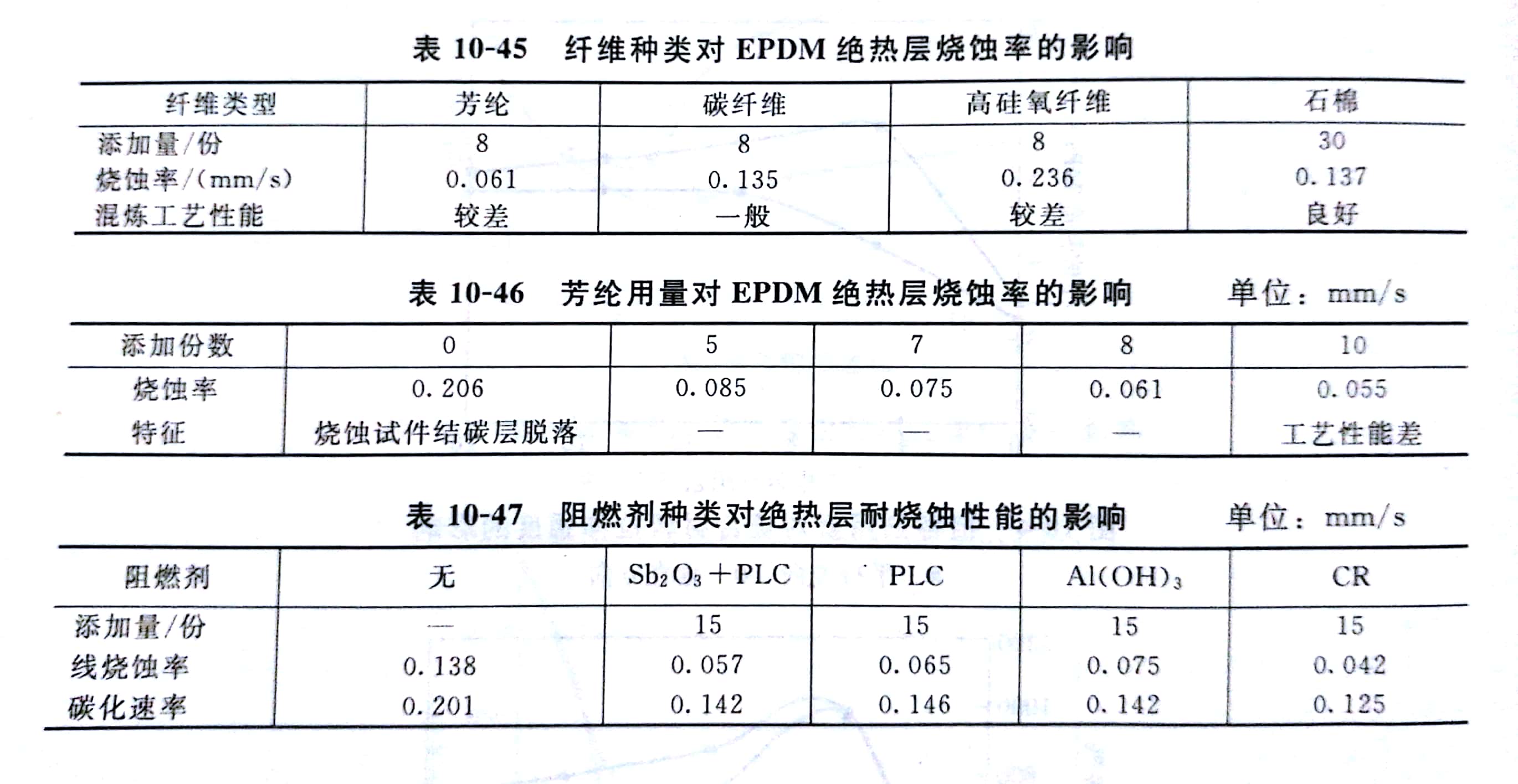

纤维及阻燃助剂对EPDM绝热层烧蚀性能的影响见表10-45~表10-47。
1、配方(质量份)
EPDM：100
含磷阻燃剂：15~25
DCP(过氧化二异丙苯)：3.5
填料：8.0
芳纶纤维：5~8
工艺助剂：12.5
2、制备方法
将EPDM、DCP、填料、工艺助剂在开放式炼胶机上混炼均匀、薄通、出片；采用专用模具制作直径30mm、厚度为10mm的硫化试件，硫化压力5MPa，硫化温度(160±5)℃，硫化时间30min。
3、性能
纤维及阻燃助剂对EPDM绝热层烧蚀性能的影响见表10-45~表10-47。
下一篇：三元乙丙橡胶的加工工艺性能
